ファミリーコンピュータ ファミリーキング  スピタル産業株式会社

ファミリーコンピュータ ファミリーキング スピタル産業株式会社

このジョイスティックについては色々と話題があり多く取り上げられています。分解・構造に関しての記事は見つからなかったのでtwitterから転記します。現在のtwitterは不安定な状況です。更に不安定になる可能性があるという記事を見かけましたので転記しているような状況です。ブログをはじめるきっかけがtwitterの情報がどうなるか?という所からはじまっています。今後改善されるかもしれませんがその逆も考えられますので、必要ないかもしれませんが画像の情報を置いておくことにしました。MN4021Bが半田付けされています。ファミリーコンピュータの純正コントローラと似た構造という事になると思います。

一言で表現すると「折れそう」という感想です。

(樹脂の経年劣化で折れる可能性も否定は出来ない状態でした)

データーシートは下記でご確認ください



www.datasheet-pdf.com

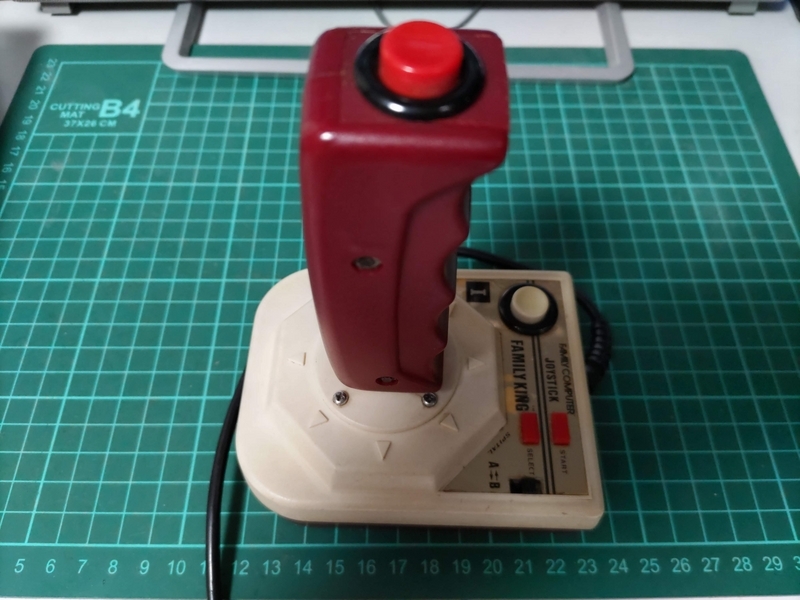

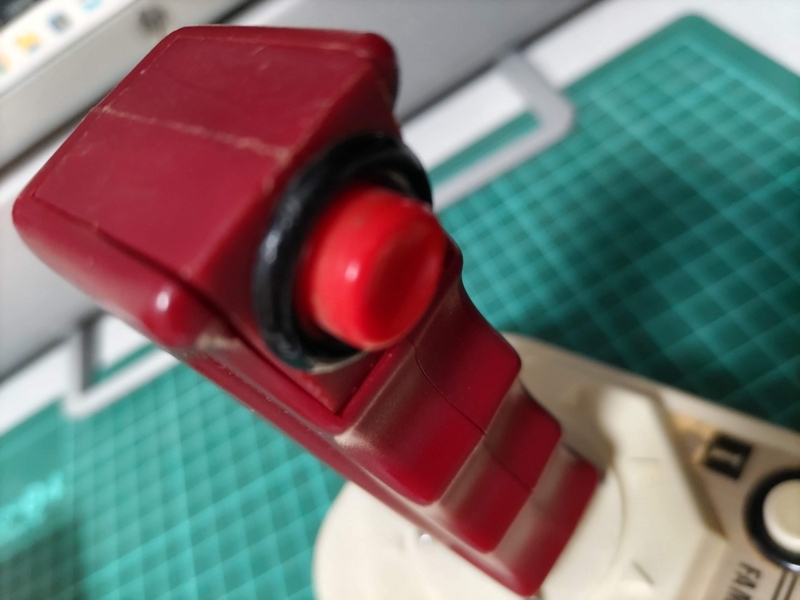

図1.ジョイスティックの全体像    図2.ボタンの位置の変化

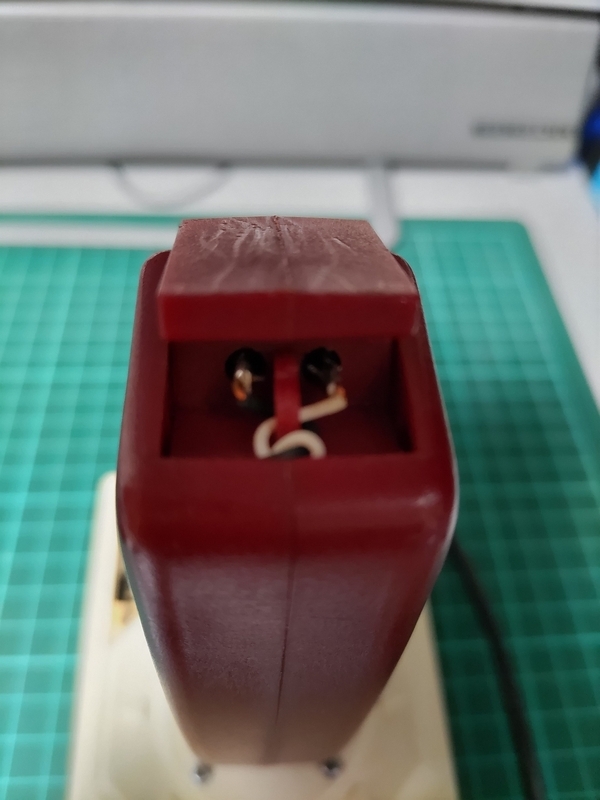

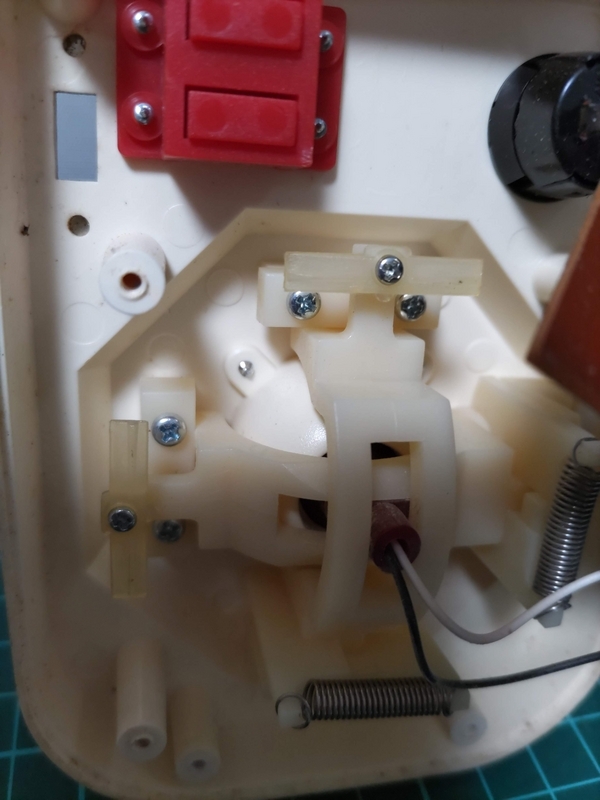

図3.ボタンの位置を動かす時の状況 図4.ジョイスティック下部の構造

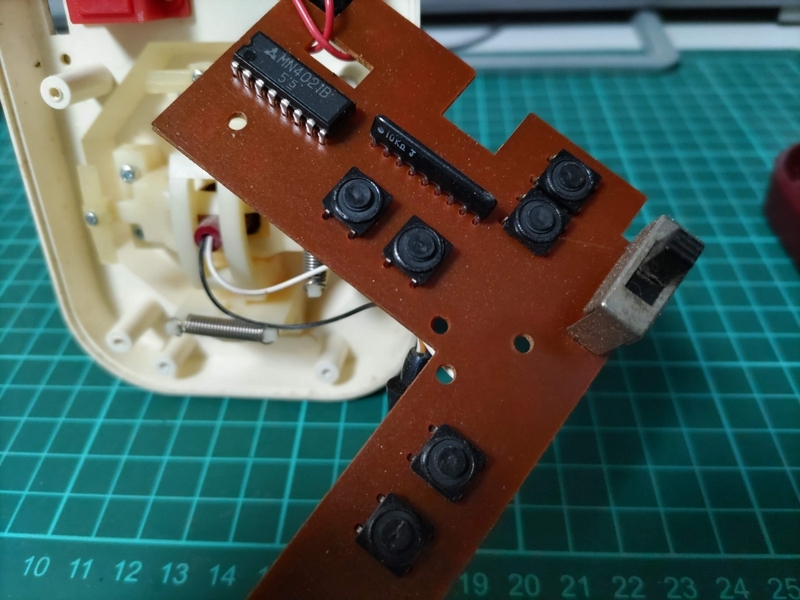

図5. MN4021Bと集合抵抗を含む基板の画像
